HIWIN上银 FDI 上银滚珠丝杠怎么选
扫码获取价格库存技术资料
- 品牌: 上银双向丝杆
- 分类: 双螺母内循环型FDI
- 类型:
- 属性: HIWIN上银 FDI 上银滚珠丝杠怎么选，-HIWIN上银 FDI 上银滚珠丝杠怎么选-HIWIN上银 FDI 上银导轨丝杆原材料 上银滚珠丝杠是一种常用的机械传动元件，其规格参数对于机械设备的运行效果起着至关重要的作用。银滚珠丝杠的规格参数通常包括直径、螺距、传动效率等方面。其中，直径是指银滚珠丝杆的直径大小，一般常见的直径有6、8、10、12等多种尺寸可供选择。螺距是指银滚珠丝杆上的螺旋线与轴线之间的距离，螺距越大，银滚珠丝杆的传动效果越好。传动效率是指银滚珠丝杆传动过程中能量的-HIWIN上银 FDI 上银滚珠丝杠怎么选--HIWIN上银 FDI 上银滚珠丝杠怎么选-
HIWIN上银 FDI 上银滚珠丝杠怎么选 产品参数

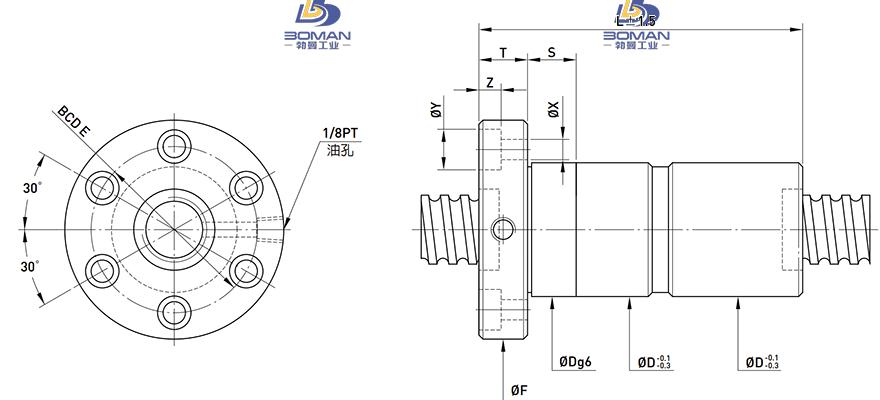

尺寸 单位：mm
| 丝杠轴外径 | 50 |
|
| 导程 | 5 |
|
| 丝杠轴底径 | 47.324 |
|
| 滚珠节圆直径 | 50.6 |
|
| 钢球直径 | 3.175 |
|
| 精度等级 | ||
| 螺母直径 | 62-65 |
|
| 法兰直径 | 96 |
|
| 螺母长度 | 122 |
|
| 螺母安装 | PCD | 80 |
| 额定动负载 | CaN | 2490 |
| 额定静负载 | C0aN | 10117 |
| 有效圈数 | 6 |
|
| 法兰盘宽度 | 16 |
|
| 法兰安装孔通孔直径 | 9 |
|
| 法兰安装孔沉孔直径 | 14 |
|
| 法兰安装孔沉孔深度 | 8.5 |
|
| 轴向刚度 | KNm | 177 |
HIWIN上银 FDI 上银滚珠丝杠怎么选此型号部分数据来源于TSK RBSS3610-2.6 tsk丝杠是什么品牌
